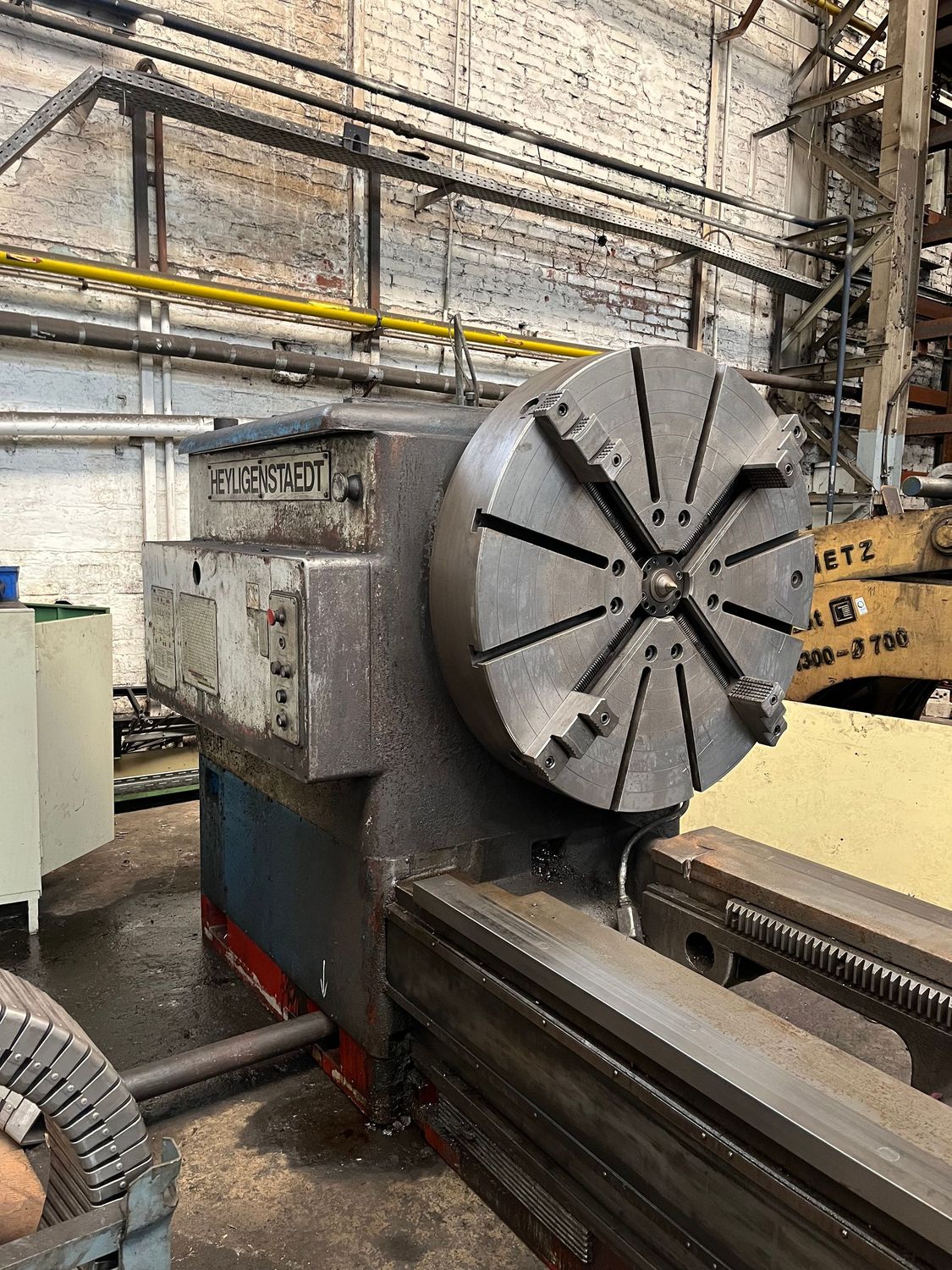

Heyligenstaedt Drehmaschine NDb-630

Beschreibung

Heyligenstaedt Drehmaschine NDb-630

• Baujahr 1980
• Spitzenhöhe über Bett 630 mm
• Drehlänge 3.000 mm
• Drehdurchmesser über Bett 1.240 mm
• Drehdurchmesser über Bettschlitten 960 mm
• max. Werkstückgewicht ohne Unterstützung 10.000 kg
• Bettbreite über Führungsbahnen 850 mm
• Anzahl Führungsbahnen 2
• Betthöhe 650 mm
• Schlittenweg 3.000 mm
• Planscheibendurchmesser 1.100 mm
• Hauptspindeldurchmesser im vorderen Lager 280 mm
• max. Drehmoment an der Planscheibe 25.000 Nm
• max. Werkstückgewicht fliegend eingespannt bei Schwerpunktabstand 250 mm vor Planscheibe 4.000 kg
• Bereich der Hauptspindeldrehzahl 2,24 - 450 U/min.
• Anzahl Hauptspindeldrehzahlen 4 mech. Stufen
• Leistung Hauptmotor 50 kW
• Drehzahl Hauptmotor 100-1.000-2.500 U/min.
• Anzahl Supporte 1
• Schnittkraft Support 4.000 kg
• Führungslänge vordere Bettbahn 1.300 mm
• Pinolendurchmesser 250 mm
• Körnerspitze MK6
• inkl. Dokumentation
