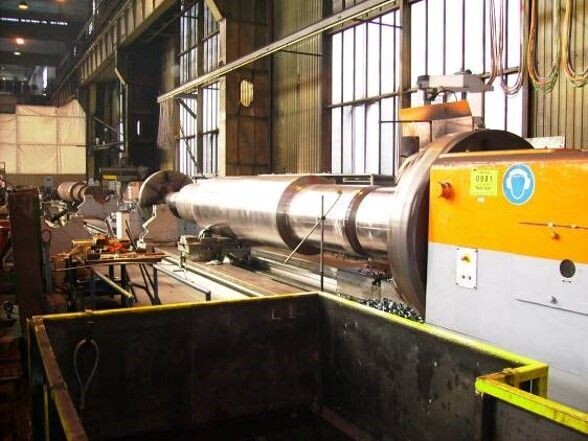

Waldrich Siegen CNC Drehmaschine für Schwerzerspanung

Beschreibung

Waldrich Siegen CNC Drehmaschine für Schwerzerspanung

Details

• Umbau auf CNC 2006
• Spitzenweite 22.000 mm
• größte Drehlänge Support 1: 20.000 mm
• größte Drehlänge Support 2: 20.500 mm
• größter Drehdurchmesser über Support 1.600 mm
• größter Drehdurchmesser über Bett 2.000 mm
• Werkstückgewicht max. 70.000 kg
• Planscheibe Durchmesser 2.000 mm
• Drehzahl der Planscheibe, stufenlos regelbar in 4 Stufen 1,2 - 75 U/min.
• größter Drehmoment bei Kenndrehzahl 5,65: 170.000 Nm
• Hauptmotor 110 kW
• größter Spanndurchmesser am Spindelstock ⌀ 920 mm
• Aufnahme im Rollenbock (vorbeifahrbar) 2 Stück 600 - 1290 mm
• Aufnahme in Lünetten (vorbeifahrbar) 100 - 775 mm
• Steuerung Siemens SINUMERIK 840D

• Support 1 und 2 (zum Spindelstock)
• Verschiebeweg des Obersupports 550 mm
• Verschiebeweg des Schiebers 400 mm
• Schnellverstellung längs (Eilgang) 3.000 mm/min
• Schnellverstellung Plan (Eilgang) 1.500 mm/min
• Schieberaufnahme Sitzmann-Heinlein-System
• Vorschübe stufenlos für längs 0,5 - 3.000 mm/min
• Vorschübe stufenlos für Plan 0,5 - 1.500 mm/min

• Reitstock
• Durchmesser der Planscheibe 1.200 mm
• Durchmesser der Pinole 350 mm
• größter Verstellweg der Pinole 150 mm
• Körnerspitzenwinkel 70°
• Schnellverstellung auf dem Bett 1.850 mm/min
